Güneş enerjisi sistemlerinin (fotovoltaik sistemlerin) en kritik ama bazen en çok göz ardı edilen bileşenlerinden biri konnektörlerdir. Lexron MC4 Konnektörler, güneş panelleri arasındaki elektrik bağlantısını güvenli, sızdırmaz ve düşük dirençli bir şekilde kurmak için tasarlanmış endüstri standardı parçalardır.

Aşağıda, bu konnektörlerin teknik yapısı, avantajları ve doğru kurulumu üzerine detaylı bir inceleme yer almaktadır.

MC4 Konnektör Nedir ve Neden Önemlidir?

“MC4” ismi, “Multi-Contact” üreticisinden ve temas piminin 4 mm’lik çapından gelmektedir. Güneş panelleri dış ortamda, aşırı sıcaklık değişimlerine, yağmura ve UV ışınlarına maruz kaldığı için sıradan klemens veya bantla ekleme yöntemleri solar sistemlerde kullanılmaz.

Lexron gibi markaların sunduğu MC4 konnektörler, panelden çıkan akımı kayıpsız bir şekilde bir sonraki panele veya invertöre aktarmak için IP67/IP68 koruma sınıfında tam bir yalıtım sağlar.

Lexron MC4 Konnektörün Yapısal Bileşenleri

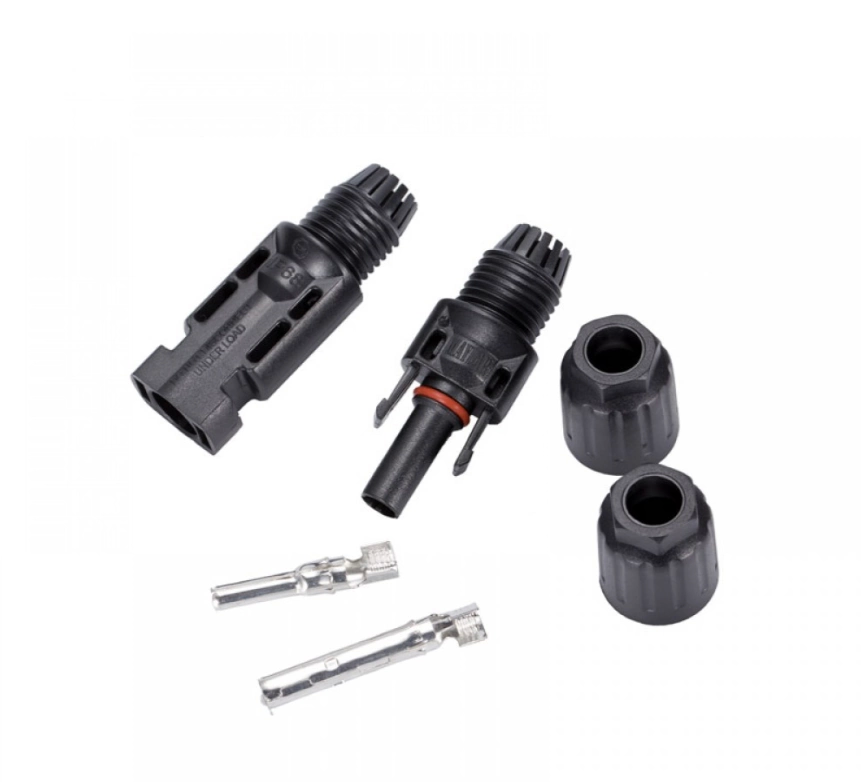

Görselde de görüleceği üzere, bir MC4 set temel olarak şu parçalardan oluşur:

Erkek ve Dişi Gövdeler: Yüksek mukavemetli, UV ışınlarına dayanıklı polikarbonat veya PPO malzemeden üretilir. Bu plastik yapılar içteki metal pinleri dış etkilerden korur.
Metal Konnektör Pinleri (Pabuçlar): Genellikle kalay kaplı bakırdan yapılır. Elektrik iletimini asıl sağlayan bu parçalardır. Kalay kaplama, oksitlenmeyi (korozyonu) önleyerek iletkenliğin on yıllar boyunca yüksek kalmasını sağlar.
Sızdırmazlık Contaları ve Somunlar: Konnektörün kablo giriş kısmındaki rekor ve kauçuk conta, içeriye su veya toz girmesini engeller.

Teknik Özellikler ve Avantajlar

Lexron MC4 konnektörler, profesyonel kurulumlarda şu avantajları sunar:

Yüksek Akım ve Voltaj Kapasitesi: Genellikle 30 Amper akım ve 1000V – 1500V DC voltaj değerlerine kadar dayanıklıdırlar. Bu, büyük ölçekli dizi (string) bağlantıları için uygundur.
Düşük Temas Direnci: İç direncin düşük olması (genellikle 0.5 mΩ altı), bağlantı noktasında ısınmayı önler ve enerji kaybını minimize eder.
Kilitleme Mekanizması: “Snap-in” denilen otomatik kilitleme sistemi sayesinde konnektörler birbirine geçtiğinde istemsizce ayrılmaz. Bu, özellikle rüzgarlı çatı kurulumlarında ark (şerare) oluşumunu engelleyen kritik bir güvenlik özelliğidir.
Çevresel Dayanıklılık: -40°C ile +85°C arasındaki aşırı sıcaklıklarda dahi yapısal bütünlüğünü koruyacak şekilde tasarlanmıştır.

Kurulumda Dikkat Edilmesi Gereken Kritik Noktalar

Bir güneş enerjisi sistemindeki arızaların %70’inden fazlası yanlış yapılan bağlantılardan kaynaklanır. Lexron MC4 konnektör montajında şu adımlar hayati önem taşır:

Doğru Sıkma (Crimping) İşlemi

Metal pinler kabloya takılırken asla pense veya kargaburun ile ezilmemelidir. Bu yöntem, metalin kabloyu tam kavramamasına ve zamanla gevşemesine neden olur. Gevşek bağlantı, ark oluşmasına ve yangın riskine yol açar. Mutlaka bir “MC4 Sıkma Pensesi” kullanılmalıdır.

Kablo Seçimi

MC4 konnektörler genellikle 4 mm² ve 6 mm² solar kablolarla uyumludur. Kablo kesitine uygun pin seçimi yapılmalı ve kablo soyulurken içindeki ince bakır tellere zarar verilmemelidir.

Tam Oturma Sesi

Erkek ve dişi konnektör birleştirildiğinde “klik” sesi duyulmalıdır. Bu ses, kilitleme tırnaklarının yerine oturduğunu ve sızdırmazlığın sağlandığını teyit eder.

Neden Lexron Tercih Edilmeli?

Piyasada çok sayıda isimsiz (no-name) konnektör bulunmaktadır. Ancak Lexron gibi bilinen markaların ürünleri, kullanılan plastiğin kalitesi (UV dayanımı) ve metal pinlerin kaplama kalınlığı açısından belirli standartları (TÜV, CE) karşılar. Kalitesiz konnektörler 1-2 yıl içinde güneş altında çıtırdayarak kırılabilir veya su alarak sistemin izolasyon hatası (ISO error) vermesine sebep olabilir.

Özetle; Lexron MC4 Konnektör setleri, güneşten elde ettiğiniz enerjiyi güvenli bir şekilde taşımak için sistemin “sigortası” görevini görür. Küçük bir maliyet tasarrufu için kalitesiz konnektör kullanmak, uzun vadede sistem verimliliğini düşürebilir ve ciddi güvenlik riskleri doğurabilir. Profesyonel bir kurulumda her zaman sertifikalı ve doğru ekipmanla monte edilmiş konnektörler kullanılmalıdır.

Lexron MC4 Konnektör
